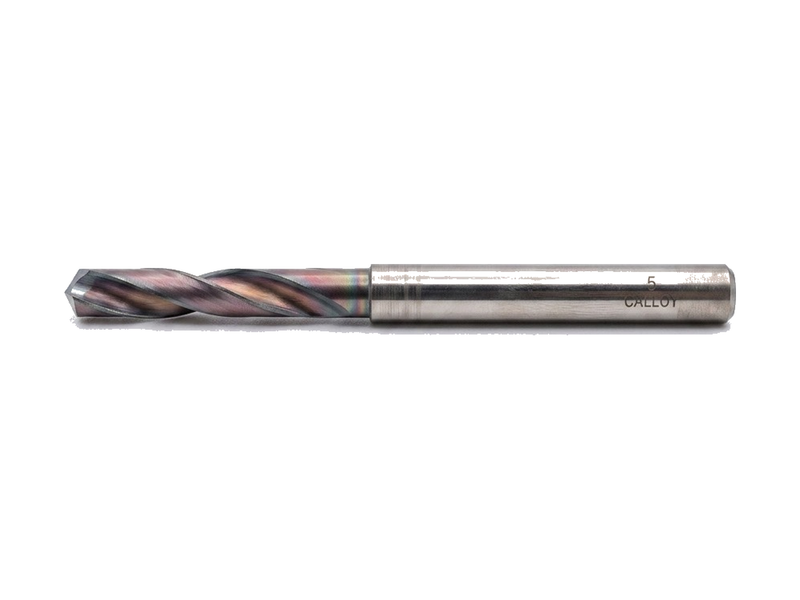

OSG TD Series Carbide Drill
OSG Drilling

OSG TD Series Carbide Drill

Workpiece material (ISO)
P · SteelM · StainlessN · Non-ferrous

OSG's TD solid-carbide drill family — TDM micro (Ø0.5–2.9 mm), TD standard (Ø3–13 mm) and TDO internal-coolant (Ø2–12 mm) drills with EgiAs coating for long tool life in steel, stainless steel and more.

⬇ Download spec sheet (PDF) Ask on Line
Features & uses

Engineered for performance

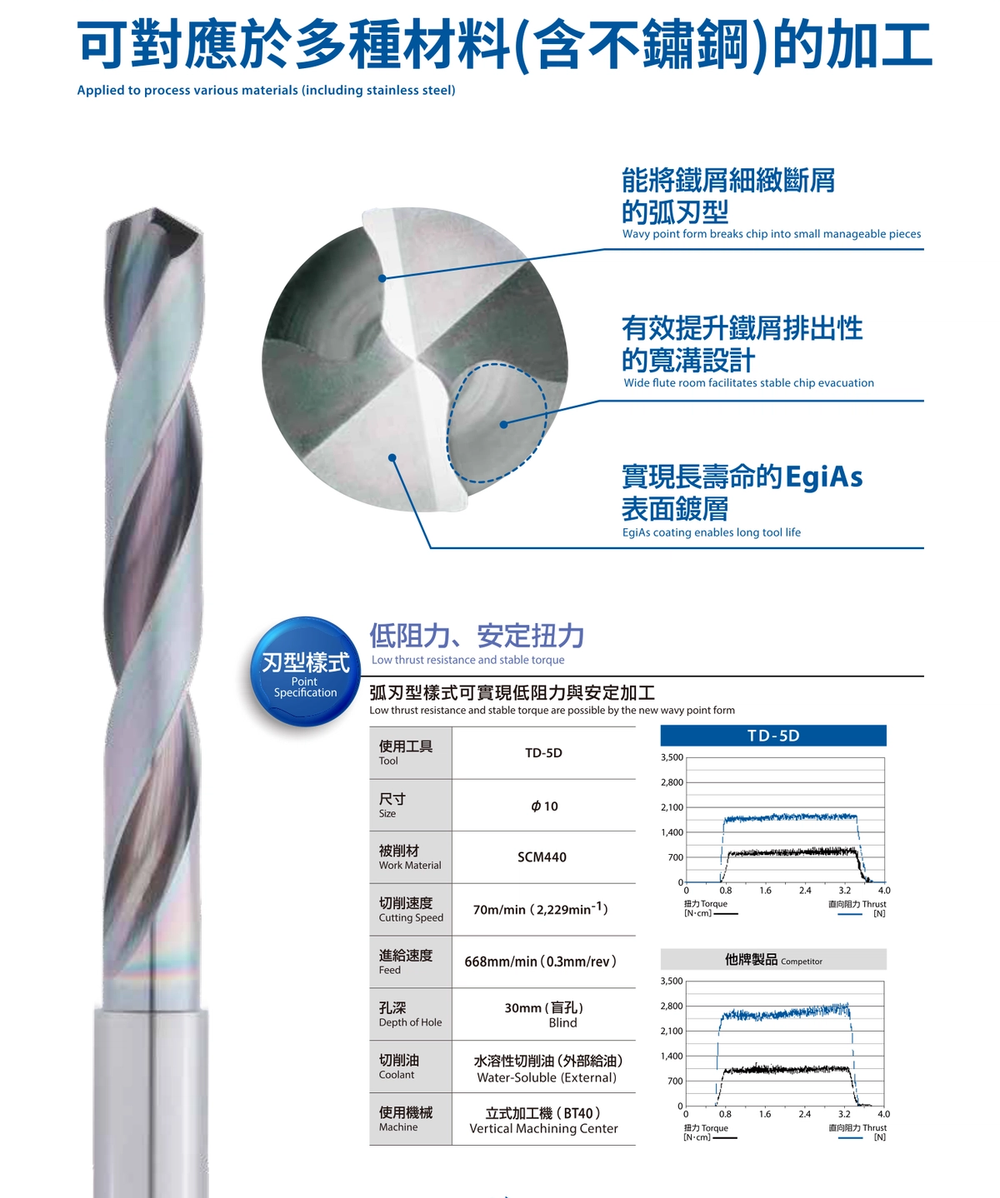

OSG TD Series Carbide Drill feature diagram 🔍 Click to zoom
1

EgiAs coating for long tool life

A high-hardness, high-toughness EgiAs surface coating resists wear and roughly doubles hole count versus competing drills in field tests.

2

Wide flute for chip evacuation

A wide flute geometry curls and ejects chips smoothly, even in gummy materials like stainless steel.

3

Drills a wide range of materials

Engineered for carbon and alloy steel, stainless steel, cast iron and more.

4

Full lineup: micro, standard, internal-coolant

TDM micro (Ø0.5–2.9), TD standard (Ø3–13) and TDO through-coolant (Ø2–12) cover the range.

5

High-precision micro drilling

TDM micro drills hold a tight 0–0.008 mm diameter tolerance for precise small holes.

Applications

Recommended use

SteelAlloy steelStainless steelCast ironMachining centreLathe
Specifications

Sizes & part numbers

Three solid-carbide drill lines, all EgiAs-coated and held to a 0 to -0.008 mm diameter tolerance on every size. TDM micro-diameter (Ø0.5-2.9 mm, 5-10×D), TD standard (Ø3-13 mm, 3-5×D) and TDO with through-tool internal coolant (Ø2-12 mm, 5×D). Download the spec sheet for the full dimension and part-number tables.

ORDER NO.ØMULTIPLEFLUTE LOALSHANKCOATING
700050 0.5 mm 5D 3 38 3 EgiAs
700060 0.6 mm 5D 3.5 38 3 EgiAs
700070 0.7 mm 5D 4.5 38 3 EgiAs
700080 0.8 mm 5D 5 38 3 EgiAs
700090 0.9 mm 5D 5.5 38 3 EgiAs
700091 0.91 mm 5D 5.5 38 3 EgiAs
700100 1 mm 5D 6 38 3 EgiAs
710100 1 mm 10D 11 44 3 EgiAs
700110 1.1 mm 5D 7 38 3 EgiAs
710110 1.1 mm 10D 12 44 3 EgiAs
700111 1.11 mm 5D 7 38 3 EgiAs
700115 1.15 mm 5D 7 38 3 EgiAs
700120 1.2 mm 5D 8 38 3 EgiAs
710120 1.2 mm 10D 12 44 3 EgiAs
700127 1.27 mm 5D 8 38 3 EgiAs
700129 1.29 mm 5D 8 38 3 EgiAs
700130 1.3 mm 5D 8 38 3 EgiAs
710130 1.3 mm 10D 16 49 3 EgiAs
700140 1.4 mm 5D 9 44 3 EgiAs
710140 1.4 mm 10D 17 49 3 EgiAs
700145 1.45 mm 5D 9 44 3 EgiAs
700147 1.47 mm 5D 9 44 3 EgiAs
700150 1.5 mm 5D 9 44 3 EgiAs
710150 1.5 mm 10D 18 49 3 EgiAs
700160 1.6 mm 5D 10 44 3 EgiAs
710160 1.6 mm 10D 19 49 3 EgiAs
700170 1.7 mm 5D 10 44 3 EgiAs
710170 1.7 mm 10D 20 49 3 EgiAs
700180 1.8 mm 5D 11 44 3 EgiAs
710180 1.8 mm 10D 20 49 3 EgiAs
700182 1.82 mm 5D 11 44 3 EgiAs
700183 1.83 mm 5D 11 44 3 EgiAs
700184 1.84 mm 5D 11 44 3 EgiAs
700185 1.85 mm 5D 11 44 3 EgiAs
700190 1.9 mm 5D 11 44 3 EgiAs
710190 1.9 mm 10D 20 49 3 EgiAs
700200 2 mm 5D 12 44 3 EgiAs
750200 2 mm 5D 18 49 3 EgiAs
720200 2 mm 7D 20 52 3 EgiAs
700210 2.1 mm 5D 12 44 3 EgiAs
750210 2.1 mm 5D 19 49 3 EgiAs
720210 2.1 mm 7D 20 52 3 EgiAs
700220 2.2 mm 5D 13 44 3 EgiAs
750220 2.2 mm 5D 20 49 3 EgiAs
720220 2.2 mm 7D 20 52 3 EgiAs
700225 2.25 mm 5D 13 44 3 EgiAs
700229 2.29 mm 5D 13 44 3 EgiAs
700230 2.3 mm 5D 13 44 3 EgiAs
750230 2.3 mm 5D 20 49 3 EgiAs
720230 2.3 mm 7D 20 52 3 EgiAs
700240 2.4 mm 5D 14 44 3 EgiAs
750240 2.4 mm 5D 20 49 3 EgiAs
720240 2.4 mm 7D 22 52 3 EgiAs
700250 2.5 mm 5D 14 44 3 EgiAs
720250 2.5 mm 7D 22 52 3 EgiAs
750250 2.5 mm 5D 20 66 3 EgiAs
700260 2.6 mm 5D 14 44 3 EgiAs
720260 2.6 mm 7D 23 52 3 EgiAs
750260 2.6 mm 5D 24 66 3 EgiAs
700270 2.7 mm 5D 14 44 3 EgiAs
720270 2.7 mm 7D 23 52 3 EgiAs
750270 2.7 mm 5D 25 66 3 EgiAs
700277 2.77 mm 5D 14 44 3 EgiAs
700280 2.8 mm 5D 15 44 3 EgiAs
720280 2.8 mm 7D 23 52 3 EgiAs
750280 2.8 mm 5D 26 66 3 EgiAs
700283 2.83 mm 5D 15 44 3 EgiAs
700290 2.9 mm 5D 15 44 3 EgiAs
720290 2.9 mm 7D 23 52 3 EgiAs
750290 2.9 mm 5D 27 66 3 EgiAs
730300 3 mm 3D 20 62 4 EgiAs
740300 3 mm 5D 28 66 4 EgiAs
750300 3 mm 5D 28 66 3 EgiAs
730310 3.1 mm 3D 20 62 4 EgiAs
740310 3.1 mm 5D 28 66 4 EgiAs
750310 3.1 mm 5D 28 66 4 EgiAs
730320 3.2 mm 3D 20 62 4 EgiAs
740320 3.2 mm 5D 28 66 4 EgiAs
750320 3.2 mm 5D 28 66 4 EgiAs
730330 3.3 mm 3D 20 62 4 EgiAs
740330 3.3 mm 5D 28 66 4 EgiAs
750330 3.3 mm 5D 28 66 4 EgiAs
730340 3.4 mm 3D 20 62 4 EgiAs
740340 3.4 mm 5D 28 66 4 EgiAs
750340 3.4 mm 5D 28 66 4 EgiAs
730350 3.5 mm 3D 20 62 4 EgiAs
740350 3.5 mm 5D 28 66 4 EgiAs
750350 3.5 mm 5D 28 66 4 EgiAs
730360 3.6 mm 3D 20 62 4 EgiAs
740360 3.6 mm 5D 28 66 4 EgiAs
750360 3.6 mm 5D 28 66 4 EgiAs
730367 3.67 mm 3D 20 62 4 EgiAs
730370 3.7 mm 3D 20 62 4 EgiAs
740370 3.7 mm 5D 28 66 4 EgiAs
750370 3.7 mm 5D 28 66 4 EgiAs
730371 3.71 mm 3D 20 62 4 EgiAs
730380 3.8 mm 3D 24 66 4 EgiAs
740380 3.8 mm 5D 36 74 4 EgiAs
750380 3.8 mm 5D 36 74 4 EgiAs
730390 3.9 mm 3D 24 66 4 EgiAs
740390 3.9 mm 5D 36 74 4 EgiAs
750390 3.9 mm 5D 36 74 4 EgiAs
730400 4 mm 3D 24 66 6 EgiAs
740400 4 mm 5D 36 74 6 EgiAs
750400 4 mm 5D 36 74 4 EgiAs
730410 4.1 mm 3D 24 66 6 EgiAs
740410 4.1 mm 5D 36 74 6 EgiAs
750410 4.1 mm 5D 36 74 6 EgiAs
730420 4.2 mm 3D 24 66 6 EgiAs
740420 4.2 mm 5D 36 74 6 EgiAs
750420 4.2 mm 5D 36 74 6 EgiAs
730430 4.3 mm 3D 24 66 6 EgiAs
740430 4.3 mm 5D 36 74 6 EgiAs
750430 4.3 mm 5D 36 74 6 EgiAs
730440 4.4 mm 3D 24 66 6 EgiAs
740440 4.4 mm 5D 36 74 6 EgiAs
750440 4.4 mm 5D 36 74 6 EgiAs
730450 4.5 mm 3D 24 66 6 EgiAs
740450 4.5 mm 5D 36 74 6 EgiAs
750450 4.5 mm 5D 36 74 6 EgiAs
730460 4.6 mm 3D 24 66 6 EgiAs
740460 4.6 mm 5D 36 74 6 EgiAs
750460 4.6 mm 5D 36 74 6 EgiAs
730464 4.64 mm 3D 24 66 6 EgiAs
730465 4.65 mm 3D 24 66 6 EgiAs
730470 4.7 mm 3D 24 66 6 EgiAs
740470 4.7 mm 5D 36 74 6 EgiAs
750470 4.7 mm 5D 36 74 6 EgiAs
730480 4.8 mm 3D 28 66 6 EgiAs
740480 4.8 mm 5D 44 82 6 EgiAs
750480 4.8 mm 5D 44 82 6 EgiAs
730490 4.9 mm 3D 28 66 6 EgiAs
740490 4.9 mm 5D 44 82 6 EgiAs
750490 4.9 mm 5D 44 82 6 EgiAs
730500 5 mm 3D 28 66 6 EgiAs
740500 5 mm 5D 44 82 6 EgiAs
750500 5 mm 5D 44 82 6 EgiAs
730510 5.1 mm 3D 28 66 6 EgiAs
740510 5.1 mm 5D 44 82 6 EgiAs
750510 5.1 mm 5D 44 82 6 EgiAs
730520 5.2 mm 3D 28 66 6 EgiAs
740520 5.2 mm 5D 44 82 6 EgiAs
750520 5.2 mm 5D 44 82 6 EgiAs
730530 5.3 mm 3D 28 66 6 EgiAs
740530 5.3 mm 5D 44 82 6 EgiAs
750530 5.3 mm 5D 44 82 6 EgiAs
730540 5.4 mm 3D 28 66 6 EgiAs
740540 5.4 mm 5D 44 82 6 EgiAs
750540 5.4 mm 5D 44 82 6 EgiAs
730550 5.5 mm 3D 28 66 6 EgiAs
740550 5.5 mm 5D 44 82 6 EgiAs
750550 5.5 mm 5D 44 82 6 EgiAs
730552 5.52 mm 3D 28 66 6 EgiAs
730554 5.54 mm 3D 28 66 6 EgiAs
730560 5.6 mm 3D 28 66 6 EgiAs
740560 5.6 mm 5D 44 82 6 EgiAs
750560 5.6 mm 5D 44 82 6 EgiAs
730570 5.7 mm 3D 28 66 6 EgiAs
740570 5.7 mm 5D 44 82 6 EgiAs
750570 5.7 mm 5D 44 82 6 EgiAs
730580 5.8 mm 3D 28 66 6 EgiAs
740580 5.8 mm 5D 44 82 6 EgiAs
750580 5.8 mm 5D 44 82 6 EgiAs
730590 5.9 mm 3D 28 66 6 EgiAs
740590 5.9 mm 5D 44 82 6 EgiAs
750590 5.9 mm 5D 44 82 6 EgiAs
730600 6 mm 3D 28 66 6 EgiAs
740600 6 mm 5D 44 82 6 EgiAs
750600 6 mm 5D 44 82 6 EgiAs
730610 6.1 mm 3D 34 79 8 EgiAs
740610 6.1 mm 5D 53 91 8 EgiAs
750610 6.1 mm 5D 53 91 8 EgiAs
730620 6.2 mm 3D 34 79 8 EgiAs
740620 6.2 mm 5D 53 91 8 EgiAs
750620 6.2 mm 5D 53 91 8 EgiAs
730630 6.3 mm 3D 34 79 8 EgiAs
740630 6.3 mm 5D 53 91 8 EgiAs
750630 6.3 mm 5D 53 91 8 EgiAs
730640 6.4 mm 3D 34 79 8 EgiAs
740640 6.4 mm 5D 53 91 8 EgiAs
750640 6.4 mm 5D 53 91 8 EgiAs
730650 6.5 mm 3D 34 79 8 EgiAs
740650 6.5 mm 5D 53 91 8 EgiAs
750650 6.5 mm 5D 53 91 8 EgiAs
730660 6.6 mm 3D 34 79 8 EgiAs
740660 6.6 mm 5D 53 91 8 EgiAs
750660 6.6 mm 5D 53 91 8 EgiAs
730670 6.7 mm 3D 34 79 8 EgiAs
740670 6.7 mm 5D 53 91 8 EgiAs
750670 6.7 mm 5D 53 91 8 EgiAs
730680 6.8 mm 3D 34 79 8 EgiAs
740680 6.8 mm 5D 53 91 8 EgiAs
750680 6.8 mm 5D 53 91 8 EgiAs
730690 6.9 mm 3D 34 79 8 EgiAs
740690 6.9 mm 5D 53 91 8 EgiAs
750690 6.9 mm 5D 53 91 8 EgiAs
730700 7 mm 3D 34 79 8 EgiAs
740700 7 mm 5D 53 91 8 EgiAs
750700 7 mm 5D 53 91 8 EgiAs
730710 7.1 mm 3D 41 79 8 EgiAs
740710 7.1 mm 5D 53 91 8 EgiAs
750710 7.1 mm 5D 53 91 8 EgiAs
730720 7.2 mm 3D 41 79 8 EgiAs
740720 7.2 mm 5D 53 91 8 EgiAs
750720 7.2 mm 5D 53 91 8 EgiAs
730730 7.3 mm 3D 41 79 8 EgiAs
740730 7.3 mm 5D 53 91 8 EgiAs
750730 7.3 mm 5D 53 91 8 EgiAs
730736 7.36 mm 3D 41 79 8 EgiAs
730738 7.38 mm 3D 41 79 8 EgiAs
730740 7.4 mm 3D 41 79 8 EgiAs
740740 7.4 mm 5D 53 91 8 EgiAs
750740 7.4 mm 5D 53 91 8 EgiAs
730750 7.5 mm 3D 41 79 8 EgiAs
740750 7.5 mm 5D 53 91 8 EgiAs
750750 7.5 mm 5D 53 91 8 EgiAs
730760 7.6 mm 3D 41 79 8 EgiAs
740760 7.6 mm 5D 53 91 8 EgiAs
750760 7.6 mm 5D 53 91 8 EgiAs
730770 7.7 mm 3D 41 79 8 EgiAs
740770 7.7 mm 5D 53 91 8 EgiAs
750770 7.7 mm 5D 53 91 8 EgiAs
730780 7.8 mm 3D 41 79 8 EgiAs
740780 7.8 mm 5D 53 91 8 EgiAs
750780 7.8 mm 5D 53 91 8 EgiAs
730790 7.9 mm 3D 41 79 8 EgiAs
740790 7.9 mm 5D 53 91 8 EgiAs
750790 7.9 mm 5D 53 91 8 EgiAs
730800 8 mm 3D 41 79 8 EgiAs
740800 8 mm 5D 53 91 8 EgiAs
750800 8 mm 5D 53 91 8 EgiAs
730810 8.1 mm 3D 47 89 10 EgiAs
740810 8.1 mm 5D 61 103 10 EgiAs
750810 8.1 mm 5D 61 103 10 EgiAs
730820 8.2 mm 3D 47 89 10 EgiAs
740820 8.2 mm 5D 61 103 10 EgiAs
750820 8.2 mm 5D 61 103 10 EgiAs
730830 8.3 mm 3D 47 89 10 EgiAs
740830 8.3 mm 5D 61 103 10 EgiAs
750830 8.3 mm 5D 61 103 10 EgiAs
730840 8.4 mm 3D 47 89 10 EgiAs
740840 8.4 mm 5D 61 103 10 EgiAs
750840 8.4 mm 5D 61 103 10 EgiAs
730850 8.5 mm 3D 47 89 10 EgiAs
740850 8.5 mm 5D 61 103 10 EgiAs
750850 8.5 mm 5D 61 103 10 EgiAs
730860 8.6 mm 3D 47 89 10 EgiAs
740860 8.6 mm 5D 61 103 10 EgiAs
750860 8.6 mm 5D 61 103 10 EgiAs
730870 8.7 mm 3D 47 89 10 EgiAs
740870 8.7 mm 5D 61 103 10 EgiAs
750870 8.7 mm 5D 61 103 10 EgiAs
730880 8.8 mm 3D 47 89 10 EgiAs
740880 8.8 mm 5D 61 103 10 EgiAs
750880 8.8 mm 5D 61 103 10 EgiAs
730890 8.9 mm 3D 47 89 10 EgiAs
740890 8.9 mm 5D 61 103 10 EgiAs
750890 8.9 mm 5D 61 103 10 EgiAs
730900 9 mm 3D 47 89 10 EgiAs
740900 9 mm 5D 61 103 10 EgiAs
750900 9 mm 5D 61 103 10 EgiAs
730910 9.1 mm 3D 47 89 10 EgiAs
740910 9.1 mm 5D 61 103 10 EgiAs
750910 9.1 mm 5D 61 103 10 EgiAs
730920 9.2 mm 3D 47 89 10 EgiAs
740920 9.2 mm 5D 61 103 10 EgiAs
750920 9.2 mm 5D 61 103 10 EgiAs
730924 9.24 mm 3D 47 89 10 EgiAs
730926 9.26 mm 3D 47 89 10 EgiAs
730930 9.3 mm 3D 47 89 10 EgiAs
740930 9.3 mm 5D 61 103 10 EgiAs
750930 9.3 mm 5D 61 103 10 EgiAs
730938 9.38 mm 3D 47 89 10 EgiAs
730940 9.4 mm 3D 47 89 10 EgiAs
740940 9.4 mm 5D 61 103 10 EgiAs
750940 9.4 mm 5D 61 103 10 EgiAs
730950 9.5 mm 3D 47 89 10 EgiAs
740950 9.5 mm 5D 61 103 10 EgiAs
750950 9.5 mm 5D 61 103 10 EgiAs
730960 9.6 mm 3D 47 89 10 EgiAs
740960 9.6 mm 5D 61 103 10 EgiAs
750960 9.6 mm 5D 61 103 10 EgiAs
730970 9.7 mm 3D 47 89 10 EgiAs
740970 9.7 mm 5D 61 103 10 EgiAs
750970 9.7 mm 5D 61 103 10 EgiAs
730980 9.8 mm 3D 47 89 10 EgiAs
740980 9.8 mm 5D 61 103 10 EgiAs
750980 9.8 mm 5D 61 103 10 EgiAs
730990 9.9 mm 3D 47 89 10 EgiAs
740990 9.9 mm 5D 61 103 10 EgiAs
750990 9.9 mm 5D 61 103 10 EgiAs
731000 10 mm 3D 47 89 10 EgiAs
741000 10 mm 5D 61 103 10 EgiAs
751000 10 mm 5D 61 103 10 EgiAs
731010 10.1 mm 3D 55 102 12 EgiAs
741010 10.1 mm 5D 71 118 12 EgiAs
751010 10.1 mm 5D 71 118 12 EgiAs
731020 10.2 mm 3D 55 102 12 EgiAs
741020 10.2 mm 5D 71 118 12 EgiAs
751020 10.2 mm 5D 71 118 12 EgiAs
731030 10.3 mm 3D 55 102 12 EgiAs
741030 10.3 mm 5D 71 118 12 EgiAs
751030 10.3 mm 5D 71 118 12 EgiAs
731040 10.4 mm 3D 55 102 12 EgiAs
741040 10.4 mm 5D 71 118 12 EgiAs
751040 10.4 mm 5D 71 118 12 EgiAs
731050 10.5 mm 3D 55 102 12 EgiAs
741050 10.5 mm 5D 71 118 12 EgiAs
751050 10.5 mm 5D 71 118 12 EgiAs
731060 10.6 mm 3D 55 102 12 EgiAs
741060 10.6 mm 5D 71 118 12 EgiAs
751060 10.6 mm 5D 71 118 12 EgiAs
731070 10.7 mm 3D 55 102 12 EgiAs
741070 10.7 mm 5D 71 118 12 EgiAs
751070 10.7 mm 5D 71 118 12 EgiAs
731080 10.8 mm 3D 55 102 12 EgiAs
741080 10.8 mm 5D 71 118 12 EgiAs
751080 10.8 mm 5D 71 118 12 EgiAs
731090 10.9 mm 3D 55 102 12 EgiAs
741090 10.9 mm 5D 71 118 12 EgiAs
751090 10.9 mm 5D 71 118 12 EgiAs
731100 11 mm 3D 55 102 12 EgiAs
741100 11 mm 5D 71 118 12 EgiAs
751100 11 mm 5D 71 118 12 EgiAs
731110 11.1 mm 3D 55 102 12 EgiAs
741110 11.1 mm 5D 71 118 12 EgiAs
751110 11.1 mm 5D 71 118 12 EgiAs
731120 11.2 mm 3D 55 102 12 EgiAs
741120 11.2 mm 5D 71 118 12 EgiAs
751120 11.2 mm 5D 71 118 12 EgiAs
731124 11.24 mm 3D 55 102 12 EgiAs
731130 11.3 mm 3D 55 102 12 EgiAs
741130 11.3 mm 5D 71 118 12 EgiAs
751130 11.3 mm 5D 71 118 12 EgiAs
731137 11.37 mm 3D 55 102 12 EgiAs
731140 11.4 mm 3D 55 102 12 EgiAs
741140 11.4 mm 5D 71 118 12 EgiAs
751140 11.4 mm 5D 71 118 12 EgiAs
731150 11.5 mm 3D 55 102 12 EgiAs
741150 11.5 mm 5D 71 118 12 EgiAs
751150 11.5 mm 5D 71 118 12 EgiAs
731160 11.6 mm 3D 55 102 12 EgiAs
741160 11.6 mm 5D 71 118 12 EgiAs
751160 11.6 mm 5D 71 118 12 EgiAs
731170 11.7 mm 3D 55 102 12 EgiAs
741170 11.7 mm 5D 71 118 12 EgiAs
751170 11.7 mm 5D 71 118 12 EgiAs
731180 11.8 mm 3D 55 102 12 EgiAs
741180 11.8 mm 5D 71 118 12 EgiAs
751180 11.8 mm 5D 71 118 12 EgiAs
731190 11.9 mm 3D 55 102 12 EgiAs
741190 11.9 mm 5D 71 118 12 EgiAs
751190 11.9 mm 5D 71 118 12 EgiAs
731200 12 mm 3D 55 102 12 EgiAs
741200 12 mm 5D 71 118 12 EgiAs
751200 12 mm 5D 71 118 12 EgiAs
731210 12.1 mm 3D 60 107 14 EgiAs
741210 12.1 mm 5D 77 124 14 EgiAs
731220 12.2 mm 3D 60 107 14 EgiAs
741220 12.2 mm 5D 77 124 14 EgiAs
731230 12.3 mm 3D 60 107 14 EgiAs
741230 12.3 mm 5D 77 124 14 EgiAs
731240 12.4 mm 3D 60 107 14 EgiAs
741240 12.4 mm 5D 77 124 14 EgiAs
731250 12.5 mm 3D 60 107 14 EgiAs
741250 12.5 mm 5D 77 124 14 EgiAs
731260 12.6 mm 3D 60 107 14 EgiAs
741260 12.6 mm 5D 77 124 14 EgiAs
731270 12.7 mm 3D 60 107 14 EgiAs
741270 12.7 mm 5D 77 124 14 EgiAs
731280 12.8 mm 3D 60 107 14 EgiAs
741280 12.8 mm 5D 77 124 14 EgiAs
731290 12.9 mm 3D 60 107 14 EgiAs
741290 12.9 mm 5D 77 124 14 EgiAs
731300 13 mm 3D 60 107 14 EgiAs
741300 13 mm 5D 77 124 14 EgiAs

Full dimensions, sizes and part numbers are in the spec sheet. Download the PDF for the complete table.

⬇ Download spec sheet (PDF)
Application cases

How customers use it

Alloy steel

Deep blind holes in SCM440

TD-5D Ø10 mm at 70 m/min (2,229 rpm) and 0.3 mm/rev, drilling a 30 mm blind hole on a BT40 vertical machining centre with water-soluble external coolant.

Stable torque and clean chip evacuation at high feed.
Carbon steel

500-hole durability in S50C

TDO-5D Ø10 mm at 100 m/min (3,185 rpm) and 0.25 mm/rev, a 50 mm blind hole with internal coolant on a BT40 horizontal machining centre.

Markedly less edge wear than a competitor drill after 500 holes, thanks to the EgiAs coating.
Stainless steel

Through-holes in SUS304

TDO-5D Ø10 mm at 70 m/min (2,229 rpm) and 0.20 mm/rev, a 50 mm through hole flushed by 1.5 MPa internal coolant on a horizontal machining centre.

Reliable chip evacuation in gummy austenitic stainless.
Micro drilling

Ø0.5 mm holes in SUS304

TDM-5D Ø0.5 mm at 15 m/min (9,550 rpm) and 0.005 mm/rev with 0.05 mm (0.1D) step feed, a 1.5 mm (3D) blind hole guided by an FX-LDS pilot drill.

7,000-hole tool life with shank run-out held within 1 µm.

Get pricing & availability

Send us the size and quantity, our team replies with a quote and lead time within one business day.

Ask on Line Request a quote
zoom
